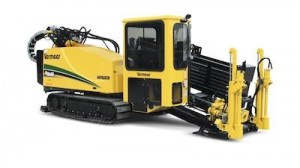

Установки горизонтального бурения

К счастью, или, к сожалению, но все течет и все меняется. Канули в Лету времена, когда для прокладки кабеля или трубы необходимо было раскапывать траншею через дорогу, что нередко приводило к транспортному коллапсу.

Теперь, все это можно сделать при помощи установки горизонтального бурения, специалисты называют их установками горизонтально направленного бурения (ГНБ), в литературе можно встретить международное название horizontal directional drilling, или просто HDD. Этот метод изобрел Мартин Черрингтон, простой бригадир участка прокладки телефонного кабеля в  Лос-Анджелесе штат Калифорния США в 1963 году. Это изобретение вызвало революционные изменения в сфере прокладки коммуникаций. Хотя, ради справедливости к истории изобретения, нужно отметить, что первые машины им изобретенные были не горизонтально направленного бурения, а просто горизонтального. А бурильные машины в нынешнем их виде были применены на практике только в 1971 году при прокладке газопровода через реку Паджеро.

При помощи изобретенных Черрингтоном машин можно прокладывать различные коммуникации: футляры под кабели, напорные и самотечные трубопроводы и многое другое. Такие установки широко применяются для преодоления различных природных преград, будь то озеро, река, овраг, лес, холм или даже гора. При этом стоимость прокладки коммуникаций, по сравнению с традиционным методом сокращается в несколько раз, а в отдельных случаях – на порядок.

Теперь, продажа ГНБ ведется по всему миру, не составляет исключение и наша страна. Ведь длина прокладки может быть от нескольких метров, до километра, а в некоторых случаях и больше. Диаметр прокладываемых коммуникаций – до 1200 мм.

Суть метода состоит в том, что сначала производится пилотное бурение. На довольно тонкую штангу одевается буровая головка (бур) с передатчиком, который постоянно показывает глубину, угол наклона скважины и  некоторые другие данные, при помощи которых можно принимать решение об изменении направления бурения. Штанга с головкой заводится в землю, работающий неподалеку насос закачивает специальную жидкость (бентонит) через полую штангу в эту головку.  Жидкость размягчает, если это возможно, и вымывает грунт перед буром, что позволяет ему продвигаться довольно быстро. В процессе бурения можно изменять направление движения, как в вертикальной, так и в горизонтальной плоскости. Так продолжается до тех пор, пока бур не выйдет в назначенном месте на поверхность.

После пилотного бурения в образовавшийся канал затягивают трубу, кабель или еще что либо, то что нужно было проложить. Но, если диаметр прокладываемого трубопровода больше диаметра бура, то производят промежуточные расширения по уже имеющемуся каналу, доведя его до нужного размера.

Для каждого грунта разработаны свои буровые головки с определенными размерами отверстий для бентонита, вязкость этого бентонита давление его подачи. Конечно, подающие шланги и штанги должны это давления выдерживать.

Конечно, это довольно сложный процесс и требует специальной подготовки. Но если вы готовы взяться за работу самостоятельно, то ГНБ можно купить или взять в аренду. Благо на рынке этих установок достаточно. А можно просто пригласить специалистов и они сделают вам эту работу в лучшем виде.

Желаем успехов во всех ваших начинаниях.
